即墨區創智新區科技孵化器項目地源熱泵設計方案
聯系沃富
咨詢熱線：400-869-6766
電話：17685892957,17605322886
400電話：400-869-6766
QQ：3415432585
地址：青島市城陽區王沙路777號1號樓1層1-233網點
立即獲取方案詳情
地源熱泵、中央空調、新風、地暖即刻報價~
沃富新能源提示
項目名稱: 鑫誠恒業科技孵化器A樓項目。
項目地點：位于即墨市藍色新區靖海衛路以北，龍山路以東;企業總部03地塊。總用地面積11366.66平方米。
建筑用途：辦公樓。
建筑層數和高度：本工程地下一層，地上主體10層；裙房4~6層；一層層高4.5米，其他層層高3.9米，建筑總高度40.3米。
建筑概況：地下一層為車庫和設備用房；地上部分為開敞式辦公。
建筑面積：本工程總建筑面積31659.66平方米，其中：地上24621.31平方米，地下7038.35平方米。

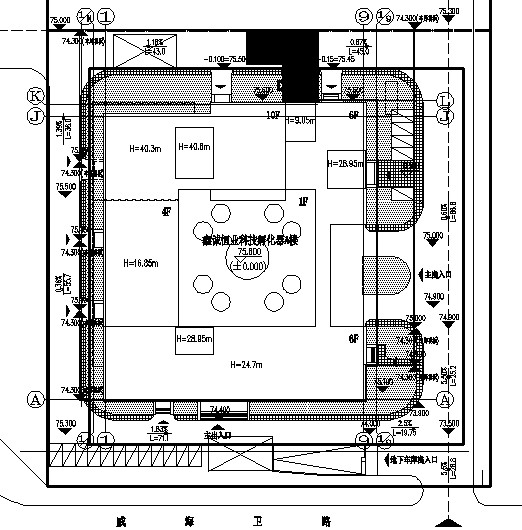

該辦公樓總平面如下圖所示：
(1)、《空氣調節設計手冊》（第二版）
(2)、《采暖通風與空氣調節設計規范》 （GB50019-2012）
(3)、《山東省居住建筑節能設計標準》 (DBJ14-037-2006)
(4)、《地源熱泵系統工程技術規范》 (GB50366-2005)（2009版）
(5)、建設單位對建筑的功能要求

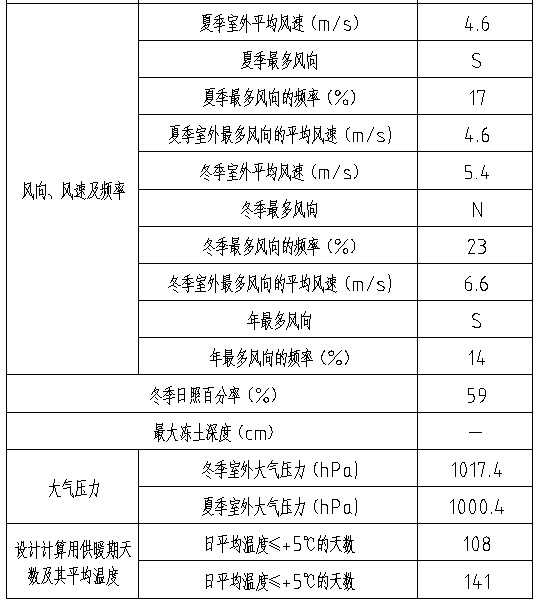

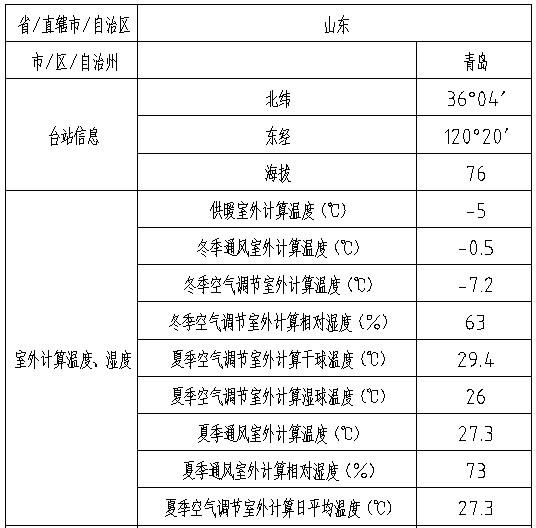

室外設計參數
室內設計參數：
| 夏季 | 冬季 | |
| 溫度(℃) | 24±2 | 20±2 |
| 相對濕度(%) | 40～60 | 30～50 |
| 空氣流速(m/s) | 0.15～0.3 | 0.15～0.3 |
室內系統形式
根據項目特點，該項目系統形式如下： 辦公樓的辦公室采用風機盤管+新風系統。地源熱泵空調機房設置于地下車庫負一層。
負荷估算
（1）空調負荷：
根據甲方提供的設計圖紙資料及負荷計算書，經統計，本工程的冷熱負荷值如下表所示：
|
建筑名稱 |
建筑面積 （m2） |
冷負荷 |
熱負荷 |
|
|
辦公樓 |
24621.31 |
2412 |
1725 |
冷熱源方案介紹
從系統合理、可靠、節能、減少系統初投資等綜合因素出發，本系統擬采用地源熱泵空調系統形式，冷熱源方案如下：
按照地埋管負擔本項目空調熱負荷進行設計，選擇2臺螺桿式熱泵機組提供該項目冷熱負荷.本次方案設計預留鍋爐接口，鍋爐部分的設計不在此次范圍內，僅在系統中設計預留口，并在建筑冷熱源機房附近區域預留出設備安裝空間。
供熱期和制冷期
（1）供熱期：11月15日－4月5日；140天。
（2）制冷期：6月20日－10月1日；100天。
冷熱源方案比較
|
方案名稱 |
方案一：冷卻塔冷水機組+集中供熱 |
方案二：復合式地源熱泵中央空調 |
|
|
冷熱源形式 |
冷水機組+市政供熱 |
土壤源+冷水機組+鍋爐 |
|
|
有無室外機 |
冷卻塔 |
冷卻塔 |
|
|
室外天氣影響 |
冷卻塔存在熱島效應；夏季高溫時，系統效率下降 |
地源熱泵系統運行不受室外天氣影響 |
|
|
控制系統 |
冷水機組集中控制； 供熱系統無法靠節能運行來降低費用； |
集中控制，可做到無人值守 |
|
|
噪音問題 |
存在噪聲隱患，室外冷卻塔有噪音 |
機組集中于機房?jī)?nèi)，室內噪聲低 |
|
|
安裝空間 |
需室外放置冷卻塔；室內需安裝風機盤管及暖氣兩套系統，占用空間大 |
室內水系統，占用空間不大 |
|
|
使用壽命 |
冷水機組位于機房?jī)?nèi)，一般為15年， |
地埋管系統使用壽命50年，機組使用壽命一般為15～20年 |
|
|
初投資估算(元/m2) |
230～280 |
250～330 |
|
|
空調運行費用估算(元/m2) |
50～55 |
20～30 |
|
|
維護管理方面 |
維護管理復雜；系統維修時影響整個建筑物空調使用 |
維護管理復雜，單臺主機維修時，系統制冷量減少，但不影響整體使用 |
|
|
節能政策 |
無 |
可申請政府節能補貼 |
|
|
靜態投資回收期 |
對比方案 |
3年 |
